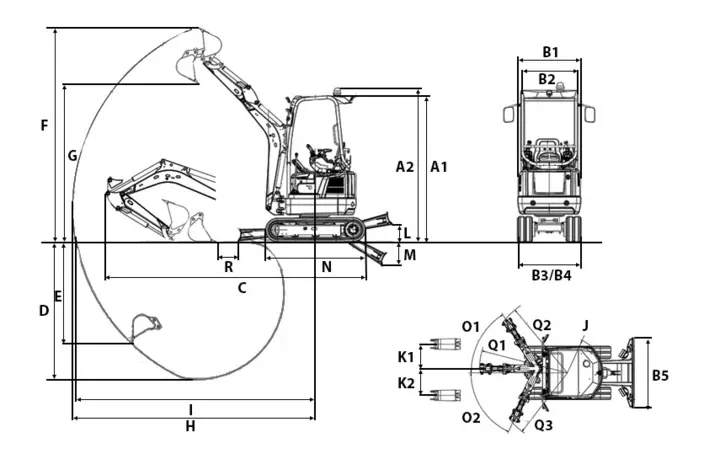

| A1 | Altezza | 2.365 mm |
| A2 | Altezza | 2.489 mm |
| B1 | Larghezza torretta | 980 mm |
| B2 | Larghezza cabina | 884 mm |
| B3 | Larghezza sottocarro ruote ritratte | 990 mm |
| B4 | Larghezza sottocarro ruote estese | 1.300 mm |
| C | Lunghezza di trasporto braccio penetratore corto | 3.584 mm |
| C | Lunghezza di trasporto braccio penetratore lungo | 3.554 mm |
| D | Profondità di scavo max., braccio penetratore corto | 2.323 mm |
| D | Profondità di scavo max., braccio penetratore lungo | 2.483 mm |
| E | Profondità a tuffo max., braccio penetratore corto | 1.710 mm |
| E | Profondità a tuffo max., braccio penetratore lungo | 1.860 mm |
| F | Altezza di scavo max., braccio penetratore corto | 3.465 mm |
| F | Altezza di scavo max., braccio penetratore lungo | 3.579 mm |
| G | Altezza di scarico max., braccio penetratore corto | 2.439 mm |
| G | Altezza di scarico max., braccio penetratore lungo | 2.553 mm |
| H | Raggio di scavo max., braccio penetratore corto | 3.900 mm |
| H | Raggio di scavo max., braccio penetratore lungo | 4.050 mm |
| I | Sbracio al suolo max., braccio penetratore corto | 3.848 mm |
| I | Sbracio al suolo max., braccio penetratore lungo | 4.001 mm |
| J | Raggio di rotazione posteriore | 660 mm |
| K1 | Spostamento del braccio max. (al centro del cucchiaio lato destro) | 533 mm |
| K2 | Spostamento del braccio max. (al centro del cucchiaio lato sinistro) | 418 mm |
| L | Altezza di sollevamento max. (lama sopra al piano orizzontale) | 271 mm |
| M | Profondità di scavo max. (lama sotto al piano orizzontale) | 390 mm |
| N | Lunghezza carrello | 1.607 mm |
| O1 | Raggio di rotazione del braccio a destra | 1.519 mm |
| O2 | Raggio di rotazione del braccio a sinistra | 1.372 mm |
| Q1 | Raggio di rotazione del braccio al centro | 1.635 mm |
| R | Distanza cucchiaio lama braccio penetratore, corto | 331 mm |
| R | Distanza cucchiaio lama braccio penetratore, lungo | 259 mm |
EZ17e
